دیود

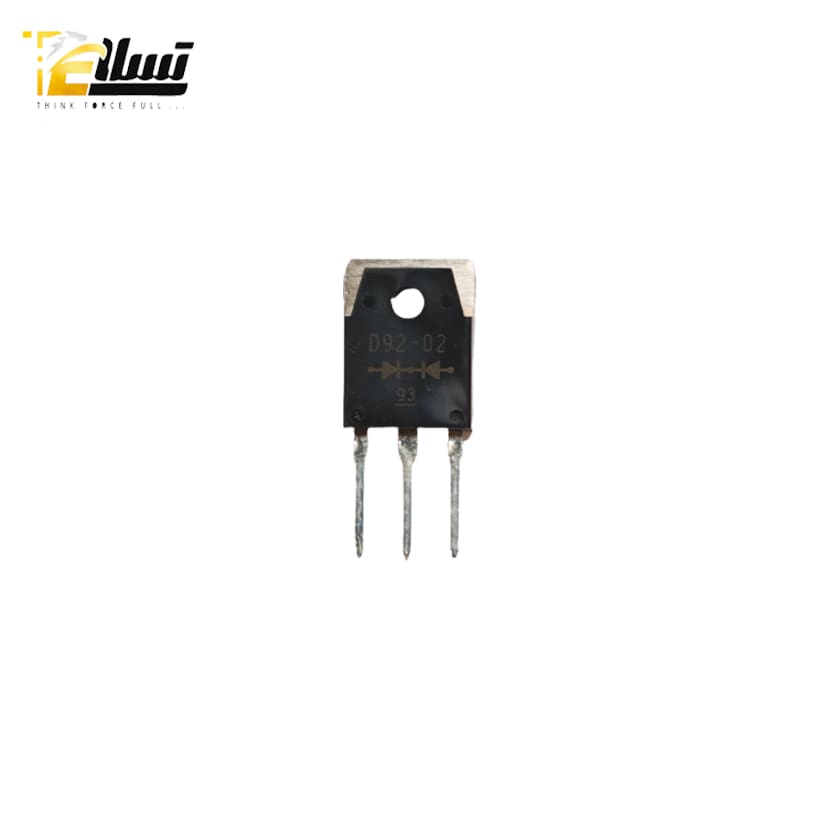

دیود D9202 fuji دارای دو عدد دیود Ultrafast Recovery Time با سر مشترک با تحمل 220 ولت و 10 آمپر حداکثر 45ns می باشد. دیودهای سریع و فوق‌سریع در مدارات سرعت‌بالا کاربرد دارند. سرعت تغییر دیود از حالت روشن به حالت خاموش و یا بالعکس را سرعت دیود می‌گویند، هرچه دیود زودتر تغییر وضعیت دهد یعنی سریعتر باشد، عمل سوئیچینگ سریعتر اتفاق می‌افتد و سرعت مدار بالاتر می‌رود. دیود D9202 fuji در انواع دستگاه جوش های اینورتری، مناسب برای پاور سوئیچینگ ها و انواع منابع تغذیه مورد استفاده قرار می گیرد.
لازم به ذکر است که دیودهای فوق‌سریع معمولاً با حروف UF(Ultra Fast) شروع می‌شوند.
ویژگی های دیود D9202 fuji :
- نوع این دیود Fast Recovery می باشد.
- حداکثر Ifrm به ( آمپر ) 14 می باشد.
- حداکثر Ifsm به ( آمپر ) 10 می باشد.
- حداکثر میانگین جریان مستقیم قابل تحمل Ifrms به ( آمپر ) 10 می باشد
- مقدار افت ولتاژ مستفیم در دمای 25 درجه سانتیگراد Vf به ( ولت ) :1.1 می باشد.
- Vf مقدار افت ولتاژ مستفیم (ولت) 1.1 می باشد.
- زمان بازیابی معکوس در این قطعه بسیار سریع می باشد.
- افت ولتاژ در دیود D9202 fuji موافق کم می باشد.
- دیود D9202 fuji دارای اتلاف سوییچینگ کم، راندمان بالا می باشد.
- این قطعه دارای تحمل سیگنال موافق ضربه ای بالا می باشد.
